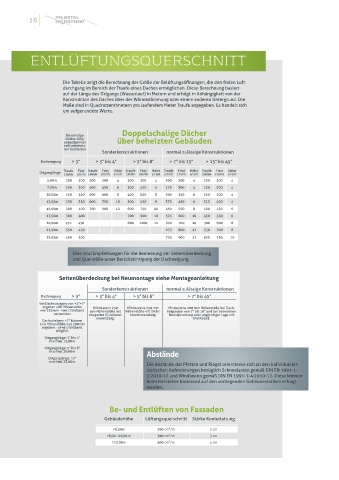

ENTLÜFTUNGSQUERSCHNITT

Die Tabelle zeigt die Berechnung der Größe der Belüftungsöffnungen, die den freien Luft-
durchgang im Bereich der Traufe eines Daches ermöglichen. Diese Berechnung basiert
auf der Länge des Ortgangs (Wasserlauf) in Metern und erfolgt in Abhängigkeit von der
Konstruktion des Daches über der Wärmedämmung oder einem anderen Untergrund. Die
Maße sind in Quadratzentimetern pro laufendem Meter Traufe angegeben. Es handelt sich
um aufgerundete Werte.

Doppelschalige Dächer
Einschalige
Dächer über
ungedämmten über beheizten Gebäuden
und unbeheiz-
ten Gebäuden
Sonderkonstruktionen normal zulässige Konstruktionen
Dachneigung > 3° > 3° bis 4° > 5° bis 8° > 7° bis 15° > 15° bis 45°
First
First
First
First
First
Ortganglänge Traufe cm/m Traufe cm/m Höhe Traufe cm/m Höhe Traufe cm/m Höhe Traufe cm/m Höhe
cm/m
a=cm
a=cm
a=cm
a=cm
cm/m
cm/m
cm/m
cm/m
5,00m 200 300 300 300 4 300 300 4 200 300 4 200 300 4
7,50m 200 300 400 450 6 300 400 6 225 300 4 200 300 4
10,00m 250 350 500 600 8 400 500 8 300 350 6 250 300 4
12,50m 250 350 600 750 10 500 650 8 375 450 6 325 400 4
15,00m 300 400 700 900 12 600 750 10 450 550 8 400 450 6
17,50m 300 400 700 900 10 525 600 10 450 550 6
20,00m 350 450 800 1000 12 600 700 10 500 600 8
22,50m 350 450 675 800 12 550 700 8
25,00m 400 500 750 900 12 625 750 10
Dies sind Empfehlungen für die Bemessung der Seitenüberdeckung
und Querstöße unter Berücksichtigung der Dachneigung.
Seitenüberdeckung bei Neumontage siehe Montageanleitung
Sonderkonstruktionen normal zulässige Konstruktionen
Dachneigung > 3° > 3° bis 4° > 5° bis 8° > 7° bis 45°
bei Dachschrägen von >3°>7°
ergeben sich Höhenstöße Mindestens 250 Mindestens 250 mm Mindestens 200 mm Höhenstöße bei Dach-
von 250mm - hier Dichtband mm Höhenstöße mit Höhenstöße mit Dicht- neigungen von 7° bis 10° und bei besonderer
verwenden doppelter Dichtband- bandanwendung. Beanspruchung oder ungünstiger Lage mit
Dachschrägen >7° können anwendung. Dichtband.
sich Höhenstöße von 200mm
ergeben - ohne Dichtband
möglich
Ortganglänge: 3° bis 4°
maximal 15,00m
Ortganglänge: 5° bis 6°
maximal 20,00m Abstände
Ortganglänge: >7°
maximal 25,00m
Die Abstände der Pfetten und Riegel orientieren sich an den individuellen
statischen Anforderungen bezüglich Schneelasten gemäß DIN EN 1991-1-
3:2010-12 und Windlasten gemäß DIN EN 1991-1-4:2010-12. Diese können
beim Hersteller basierend auf den vorliegenden Gebäudestatiken erfragt
werden.

Be- und Entlüften von Fassaden
Gebäudehöhe Lüftungsquerschnitt Stärke Konterlattung

<8,00m 200 cm2/m 2 cm
>8,00 - 20,00 m 300 cm2/m 3 cm
>20,00m 400 cm2/m 4 cm
