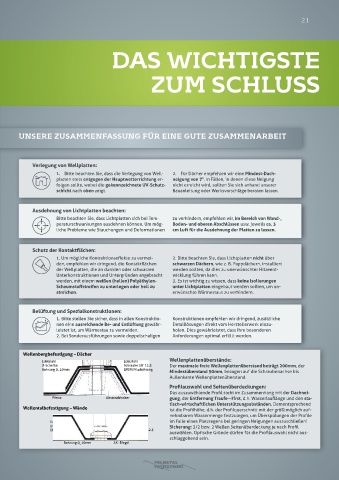

Page 21 - Lichtplatten

21

DAS WICHTIGSTE

ZUM SCHLUSS

UNSERE ZUSAMMENFASSUNG FÜR EINE GUTE ZUSAMMENARBEIT

Verlegung von Wellplatten:
1. Bitte beachten Sie, dass die Verlegung von Well- 2. Für Dächer empfehlen wir eine Mindest-Dach-
>7°
platten stets entgegen der Hauptwetterrichtung er- neigung von 7°. In Fällen, in denen diese Neigung
folgen sollte, wobei die gekennzeichnete UV-Schutz- nicht erreicht wird, sollten Sie sich anhand unserer
schicht nach oben zeigt. Bauanleitung oder Werksvorschläge beraten lassen.

Ausdehnung von Lichtplatten beachten:
Bitte beachten Sie, dass Lichtplatten sich bei Tem- zu verhindern, empfehlen wir, im Bereich von Wand-,
peraturschwankungen ausdehnen können. Um mög- Boden- und oberen Abschlüssen usw. jeweils ca. 3
liche Probleme wie Stauchungen und Deformationen cm Luft für die Ausdehnung der Platten zu lassen.

Schutz der Kontaktflächen:
1. Um mögliche Kontraktionseffekte zu vermei- 2. Bitte beachten Sie, dass Lichtplatten nicht über
den, empfehlen wir dringend, die Kontaktflächen schwarzen Dächern, wie z. B. Pappdächern, installiert
der Wellplatten, die an dunklen oder schwarzen werden sollten, da dies zu unerwünschter Hitzeent-
Unterkonstruktionen und Untergründen angebracht wicklung führen kann.
werden, mit einem weißen (hellen) Polyäthylen- 3. Es ist wichtig zu wissen, dass keine Isolierungen
Schaumstoffstreifen zu unterlegen oder hell zu unter Lichtplatten eingebaut werden sollten, um un-
streichen. erwünschte Wärmestaus zu verhindern.

Belüftung und Spezialkonstruktionen:
1. Bitte stellen Sie sicher, dass in allen Konstruktio- Konstruktionen empfehlen wir dringend, zusätzliche
nen eine ausreichende Be- und Entlüftung gewähr- Detaillösungen direkt vom Herstellerwerk einzu-
leistet ist, um Wärmestau zu vermeiden. holen. Dies gewährleistet, dass Ihre besonderen
2. Bei Sonderausführungen sowie doppelschaligen Anforderungen optimal erfüllt werden.

Wellenbergbefestigung – Dächer
Wellenplattenüberstände:
Edelstahl Edelstahl
U-Scheibe Schraube 18´12,5 Der maximale freie Wellenplattenüberstand beträgt 200 mm, der
Bohrung 0_10mm EPDM Pilzdichtung Mindestüberstand 50 mm, bezogen auf die Schraubenachse bis
Außenkante Wellenplattenüberstand.
Profilauswahl und Seitenüberdeckungen:
Das auszuwählende Profil steht im Zusammenhang mit der Dachnei-
Pfette Abstandshalter gung, der Entfernung Traufe – First, d.h. Wasserlauflänge und den sta-
tisch-wirtschaftlichen Unterstützungsabständen. Dementsprechend
Wellentalbefestigung – Wände ist die Profilhöhe, d.h. der Profilquerschnitt mit der größtmöglich auf-
nehmbaren Wassermenge festzulegen, um Überspülungen der Profile
Edelstahl im Falle eines Platzregens bei geringen Neigungen auszuschließen!
U-Scheibe mit Edelstahl Sicherung: 3/2 bzw. 2 Wellen Seitenüberdeckung je nach Profil
EPDM-Dichtung Schraube 18´12,5
auswählen. Optische Gründe dürfen für die Profilauswahl nicht aus-
schlaggebend sein.
Bohrung 0_10mm AK.-Riegel
