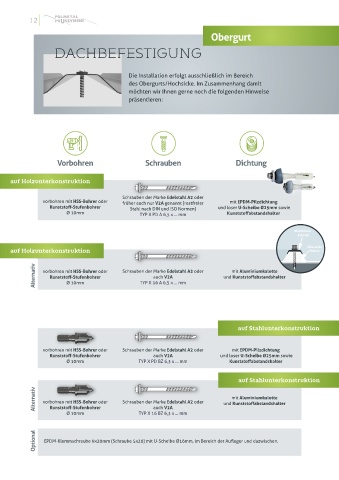

Page 12 - Lichtplatten

12

Obergurt

DACHBEFESTIGUNG

Die Installation erfolgt ausschließlich im Bereich
des Obergurts / Hochsicke. Im Zusammenhang damit
möchten wir Ihnen gerne noch die folgenden Hinweise
präsentieren :

Vorbohren Schrauben Dichtung

auf Holzunterkonstruktion

Schrauben der Marke Edelstahl A2 oder
vorbohren mit HSS-Bohrer oder früher auch nur V2A genannt (rostfreier mit EPDM-Pilzdichtung
Kunststoff-Stufenbohrer Stahl nach DIN und ISO Normen) und loser U-Scheibe Ø25mm sowie
Ø 10mm TYP X PD A 6,5 x ... mm Kunststoffabstandshalter

Aluminium-
kalotte

Abstands-
auf Holzunterkonstruktion halter

Alternativ vorbohren mit HSS-Bohrer oder Schrauben der Marke Edelstahl A2 oder und Kunststoffabstandshalter
mit Aluminiumkalotte
auch V2A
Kunststoff-Stufenbohrer
TYP X 16 A 6,5 x ... mm
Ø 10mm

auf Stahlunterkonstruktion

vorbohren mit HSS-Bohrer oder Schrauben der Marke Edelstahl A2 oder mit EPDM-Pilzdichtung
Kunststoff-Stufenbohrer auch V2A und loser U-Scheibe Ø25mm sowie
Ø 10mm TYP X PD BZ 6,3 x ... mm Kunststoffabstandshalter

auf Stahlunterkonstruktion
Alternativ vorbohren mit HSS-Bohrer oder Schrauben der Marke Edelstahl A2 oder und Kunststoffabstandshalter
mit Aluminiumkalotte

Kunststoff-Stufenbohrer
auch V2A
Ø 10mm TYP X 16 BZ 6,3 x ... mm

Optional EPDM-Klemmschraube 9x20mm (Schraube 5x20) mit U-Scheibe Ø16mm, im Bereich der Aufleger und dazwischen.
